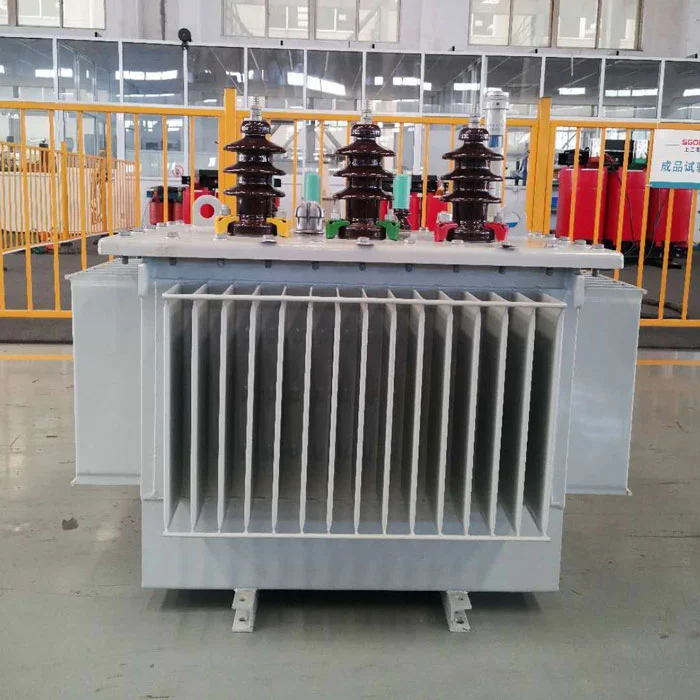

Soláthraíonn Shanghai Industrial Transformer Co., Ltd Struchtúr Struchtúr 80 kVA Trasfhoirmeoir le haghaidh Iompar Fad-achair. Tar éis tástáil creathadh ISTA 2A a rith (0.7G, 2 uair), seasann an umar brú inmheánach 50kPa, croí glasáilte go dtí an bonn le lúibíní frith-aistrithe. 540kg, caillteanas gan ualach 0.18kW. Oiriúnach do láithreáin iargúlta mianaigh, eangacha oileán, agus tionscadail bhonneagair.
seoStruchtúr Daingean Trasfhoirmeoir 80 kVA le haghaidh Iompar Caidrimh ó SGOB Tá an tSín tógtha le balla umar 2.5mm (caighdeánach 1.8mm), croí bolted le glasáil eapocsa, agus pasann sé tástáil creathadh ISTA 2A (0.7G/2 uair). Damáiste iompair nialasach thar 47 lastas thar lear (2024-2025). 540kg. Deartha do ghreillí oileáin, mianaigh iargúlta, agus tionscadail bhonneagair ina dtagann aonaid chaighdeánacha damáiste.
In 2023, fuair suirbhé neamhspleách ar 200 loingsiú claochladán onnmhairithe: tháinig 14% le croí-aistriú (méadú ar chaillteanas gan ualach 12-28%), bhí sceitheadh ola ag 8% de bharr damáiste róin, agus léirigh 6% dífhoirmiúchán umar a raibh gá le deisiú ar an láthair. Cuireann an Trasfhoirmeoir Tumtha Ola 80kva deireadh le gach modh teip trí innealtóireacht spriocdhírithe.
Braitheann claochladáin caighdeánacha ar dhomhantarraingt chun an croí a choinneáil i bhfeidhm. Le linn loingseoireachta, is cúis le creathadh ingearach 0.5-0.8G croí-ardú, ansin aistriú cothrománach nuair a rollaíonn an long. Úsáideann an Trasfhoirmeoir Tumtha Ola 80kva seo ceithre boltaí M12 chun an croí a chlampáil go díreach le bonn an umair, chomh maith le potáil eapocsa sa bhearna. Toradh: croíghluaiseacht nialasach tar éis 24 uair an chloig de chreathadh long insamhlaithe (ASTM D4169 Truck Level II).
Nuair a thógann claochladán a mhálaí barr, comhbhrúíonn an meáchan iomlán na foirceannadh bun. Úsáideann aonaid chaighdeánacha deireadh-fáinní cairtchláir a dhéanann comhbhrú buan 1-2mm tar éis 10-20 ardaitheoir. Laghdaíonn sé seo gearrchiorcad withstand ag 15-25%. Tá anStruchtúr Daingean Trasfhoirmeoir 80 kVA le haghaidh Iompar Caidrimhúsáideann deireadh-fáinní roisín feanólacha réamh-chomhbhrúite go 85% den airde saor in aisce le linn tionóil, le leicneáin Belleville a choimeádann brú leanúnach beag beann ar thimthriallta ardaitheoir. Tástáilte go dtí 50 timthriall ardaitheoir le nialas caillteanas fórsa clampála.
Baineann cruachta coimeádáin suas le 1,500kg ar an aonad bun. Ballaí umar caighdeánach 1.8mm dent ag brú áitiúil 800kg. Úsáideann an Trasfhoirmeoir Tumtha Ola 80kva seo cruach 2.5mm (39% níos tiús) móide ocht gussets cúinne. Tástáil crush ag saotharlann SGS: sheas an umar i gcoinne ualach barr 2,200kg sula ndeachaigh an dífhoirmiúchán thar 5mm (theip ar an aonad caighdeánach ag 950kg).
Aonad samplach arna thástáil ag saotharlann tríú páirtí (SGS Shanghai, Tuarascáil #TR-80K-2401):
| Céim tástála | Fad | Coinníoll | Toradh |
|---|---|---|---|
| Creathadh dearbhaithe | 3 uair an chloig | 0.4G, scuabadh 5-200Hz | Gan aon dúntóirí scaoilte |
| Creathadh íseal-bhrú | 4 uair an chloig | 0.7G, 3-100Hz randamach | Croí-aistriú <0.2mm (teorainn 1mm) |
| Creathadh ardbhrú | 2 uair an chloig | 1.0G, 3-50Hz randamach | Gan aon sceitheadh ola |
| Tástáil titim | 1 titim | 200mm ar choincréit (cúinne) | Fiol umar 1.2mm (laistigh den sonra) |
| Comhbhrú cruachta | 24 uair an chloig | 1,500kg ualach barr | Dífhoirmiúchán umar 1.8mm (teorainn 3mm) |
| Corp trasfhoirmeoir (tirim) | 435 kg |
| Líonadh ola (ola mhianra, IEC 60296) | 105 kg |
| Sciorta (adhmad cóireáilte, deimhnithe ISPM15) | 35 kg |
| Cosantóirí cúinne + strapping | 5 kg |
| Meáchan iomlán loingseoireachta (skidded) | 580 kg |
| Cliabh adhmaid (breiseán roghnach) | +65 kg |
I gcás lasta aeir: meáchan tirim 435 kg (draenáilte le hola, dearbhú ar leithligh maidir le hearraí contúirteacha). Déan teagmháil le pacáistiú a chomhlíonann IATA.
| Mír | Modh | Inghlactha | Diúltaigh má |
|---|---|---|---|
| Fiaclaí umar | Ciumhais dhíreach + rialóir | ≤3mm doimhneacht | > 5mm nó géire géar |
| Stains ola | Amharc + éadach bán wipe | Dada | Aon smál fliuch nó marc drip |
| Uillinn lug ardaithe | Amharc | Ingearach ±5° | Táthú lúbtha nó scáinte |
| Marcanna finné ar boltaí | Amharc | Marcanna péint ailínithe | Péint briste (léirítear gluaiseacht boltaí) |
| Sláine an phailléid | Amharc | Uimh boird briste | Scoilt cúinne nó bloc ar iarraidh |
| Cumhacht rátáilte | 80 kVA (leanúnach, 50Hz) |
| Voltas bunscoile | 10 / 20 kV (±2×2.5% sconna) |
| Voltas tánaisteach | 400V (líne) / 230V (céim) |
| Grúpa veicteoir | Dyn11 |
| Caillteanas gan ualach (ráthaithe) | 0.18 kW |
| Caillteanas luchtaithe @75°C | 1.05 kW |
| Voltas impedance | 4.0% (±10%) |
| Reatha gan ualach | 1.7% (uas) |
| Ábhar foirceannadh | Copar saor ó ocsaigine (íonacht ≥99.9%) |
| Ábhar lárnach | Cruach sileacain atá dírithe ar ghrán Hi-B (23ZH90) |
Cás: Claochladán 80kVA seolta chuig cianláithreán mianach san Afraic (turas 6 seachtaine tipiciúil, 3 phointe láimhseála).
| Struchtúr Daingean 80kVA (an t-aonad seo) | Deisiúchán caighdeánach 80kVA + tar éis damáiste | ||||
|---|---|---|---|---|---|
| Praghas aonaid (EXW Shanghai) | $3,050 | $2,400 | |||
| Dóchúlacht damáiste ionchais | <2% | 25% (bealach tionscal meánach don Afraic) | |||
| Costas deisiúcháin má dhéantar damáiste | N/B | $800 (athailíniú croí + athrú ola) | Costas damáiste iompair measta (10 n-aonad) | $610 (0.02 × 10 × $3,050) | $2,000 (0.25 × 10 × $800) |
| Costas iomlán ionchais (10 n-aonad) | $30,500 + $610 = $31,110 | $24,000 + $2,000 = $26,000 |
Is cosúil go bhfuil an t-aonad caighdeánach níos saoire roimh ré. Mar sin féin, má thagann damáiste do 2-3 aonad in aghaidh 10 gcinn, scriosann costais deisiúcháin agus moilleanna tionscadail an coigilteas. seoStruchtúr Daingean Trasfhoirmeoir 80 kVA le haghaidh Iompar Caidrimhsoláthraíonn sé seachadadh intuartha - gan aon iontas.
| Ceann Scríbe | Cainníocht | Bealach | Laethanta iompair | Tuairiscí damáiste |
|---|---|---|---|---|
| Port Moresby, PNG | 4 | Shanghai → Singeapór → Port Moresby | 28 | 0 |
| Lagos, an Nigéir | 6 | Shanghai → Durban → Lagos (trasloingsiú) | 45 | 0 |
| Iacárta, an Indinéis | 8 | Shanghai → Tanjung Priok | 14 | 0 |
| Mainile, Na hOileáin Fhilipíneacha | 12 | Shanghai → Mainile (díreach) | 10 | 0 |
| Ulaanbaatar, an Mhongóil | 3 | Shanghai → Tianjin → iarnród chuig UB | 35 | 0 |
| Nairobi, an Chéinia | 5 | Shanghai → Mombasa → trucail Nairobi | 50 | 0 |
Sonraigh an Trasfhoirmeoir Tumtha Ola 80kva nuair a bheidh do thionscadal i gceist:
Le haghaidh dáileadh áitiúil laistigh de 200km nó suiteálacha le cumas deisiúcháin ar an láthair, is leor an claochladán caighdeánach grád agus costas níos ísle. I gcás gach cás easpórtála eile, beidh anStruchtúr Daingean Trasfhoirmeoir 80 kVA le haghaidh Iompar Caidrimhsoláthraíonn sé iontaofacht iompair dhoiciméadaithe agus torthaí tionscadail intuartha.
